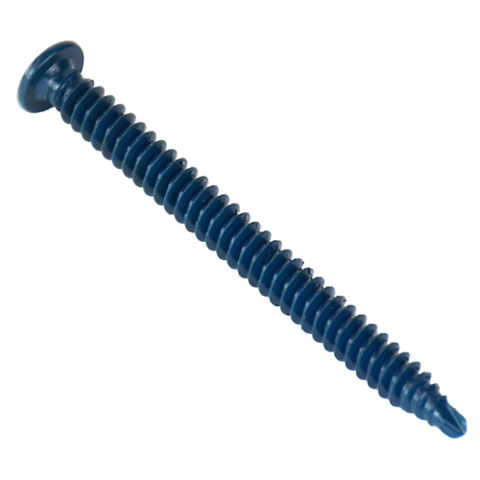

Sarnafastener #12

Sarnafastener #12

FIXATION À POINTE FILETÉE

Sarnafastener #12 est une fixation à pointe filetée utilisée dans les systèmes de toiture Sarnafil® pour fixer les panneaux isolants Sarnatherm®, panneaux de toiture Sarnatherm®, de gypse et autres panneaux Sika approuvés dans les platelages de toiture en acier (calibre 18-24), planches de bois [38 mm (1-1/2 po) minimum] ou les panneaux de bois [12 mm (15/32 po)].

  • Tige et diamètre de filetage robuste
  • Filetage profond en dents de scie pour une résistance élevée à l'arrachement
  • Extrêmement pointue pour une installation rapide dans les applications de nouvelles toitures et de réfection de toitures
FICHE TECHNIQUE DE PRODUIT Voir tous les documents

Utilisation

Sarnafastener #12 s'utilise en conjonction avec les plaques de fixation Sarnaplate pour une fixation directe dans le platelage de toiture. Domaines d'application
  • Nouvelles toitures
  • Travaux de réfection de toiture
  • Recouvrement de toiture


Avantages

  • Tige et diamètre de filetage robuste
  • Filetage profond en dents de scie pour une résistance élevée à l'arrachement
  • Extrêmement pointue pour une installation rapide dans les applications de nouvelles toitures et de réfection de toitures

Emballage

LongueurFiletConditionnementPoids

41 mm (1-5/8 po)

Entier

1000 / Seau5,4 kg (12 lb)

57 mm (2-1/4 po)

Entier1000 / Seau

7,3 kg (16 lb)

76 mm (3 po)

Entier1000 / Seau

10,9 kg (24 lb)

102 mm (4 po)

76 mm (3 po)

1000 / Seau

12,7 kg (28 lb)

127 mm (5 po)

76 mm (3 po)

1000 / Seau5,9 kg (35 lb)
152 mm (6 po)

102 mm (4 po)

1000 / Seau

18,1 kg (40 lb)

178 mm (7 po)

102 mm (4 po)

1000 / Seau

21,8 kg (48 lb)

203 mm (8 po)

102 mm (4 po)

1000 / Seau

22,7 kg (50 lb)

*Une (1) tête Phillips n° 3 est incluse dans chaque boîte.

Couleur

Noir

Détails produits

Environnement et sécurité

HOMOLOGATIONS / NORMES

  • Factory Mutual 4470
  • ICC Code Compliance – ESR 1157
  • Miami-Dade County
  • CSA-A123.21
Information produit

Composition / Fabrication

Fabrication en acier non allié, avec traitement anticorrosion pour répondre aux exigences de résistance à la corrosion.

Durée de conservation

Non applicable

Conditions d'entreposage

Non applicable

Dimensions

  • Diamètre de la tige : 5,6 mm (0,22 po)
  • Diamètre du filet : 4,1 mm (0,16 po)
  • Diamètre de la tête : 11 mm (0,435 po)
  • Type de têtre : Phillips n°3

Application

Etapes d'applications

APPLICATION

Le Sarnafastener #12 est fixé directement dans le platelage de toiture à l'aide d'une visseuse d'une puissance de 4 A (minimum), réversible, débrayable, à vitesse variable (0-2500 trm) et équipée d'une tête Phillips n°3.



La fixation doit pénétrer les platelages en acier et en planches de bois de 25 mm (1 po) et de 13 mm (1/2 po) pour les panneaux de bois. Veiller à de ne pas endommager le platelage. Choisir la longueur de fixation adéquate selon l’épaisseur du substrat et visser suffisamment. Il est important de ne pas sur-visser ni de sous-visser la fixation.

À des fins d’évaluation technique, des tests d’arrachement doivent être obligatoirement effectués avant de commencer les travaux sur des platelages en panneaux de bois.
