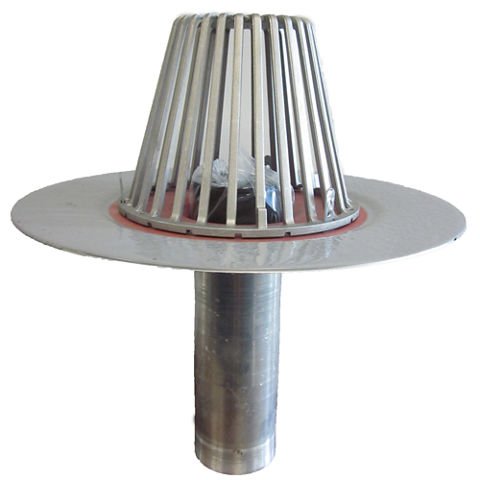

Sarnadrain with U-Flow®

Sarnadrain with U-Flow®

DRAIN DE TOITURE EN ALUMINIUM

Sarnadrain with U-Flow® est un drain de toiture préfabriqué en aluminium, hautement résistant, sans raccord et possédant une bride enduite pour le thermosoudage des membranes Sarnafil®.

  • Un filtre bombé en aluminium offre à la fois résistance et durabilité alors que la bride extra-large, avec des pinces en métal soudées pour la fixation du dôme, possède une rainure qui facilite le drainage de toute l’eau de la surface du toit.
  • Une chute verticale prolongée vers la tige du drain et l’utilisation du joint U-Flow® facile à installer offre une flexibilité accrue et permet d’avoir des connexions mécaniques étanches avec les conduites en PVC ou en fonte existantes.
  • Le Sarnadrain with U-Flow® est disponible dans en plusieurs dimensions pour répondre aux exigences particulières des projets.
FICHE TECHNIQUE DE PRODUIT Voir tous les documents

Utilisation

Dispositif de drainage pour les applications de réfection ou de remplacement de toiture Domaine d'application
  • Remplacement de toitures
  • Systèmes de toiture fixés mécaniquement
  • Systèmes de toiture en pleine adhérence


Avantages

  • Un filtre bombé en aluminium offre à la fois résistance et durabilité alors que la bride extra-large, avec des pinces en métal soudées pour la fixation du dôme, possède une rainure qui facilite le drainage de toute l’eau de la surface du toit.
  • Une chute verticale prolongée vers la tige du drain et l’utilisation du joint U-Flow® facile à installer offre une flexibilité accrue et permet d’avoir des connexions mécaniques étanches avec les conduites en PVC ou en fonte existantes.
  • Le Sarnadrain with U-Flow® est disponible dans en plusieurs dimensions pour répondre aux exigences particulières des projets.

Emballage

  • Produit conditionné/livré individuellement dans une boîte en carton
  • Offert en trois (3) diamètres, 75 mm (3 po), 100 mm (4 po) et 150 mm (6 po)

Détails produits

Information produit

Composition / Fabrication

Corps d’une pièce en aluminium repoussé de 3,175 mm (0,125 po / calibre 11) d’épaisseur, avec bride dotée d'un revêtement thermoplastique d’environ 445 mm (17,5 po) de diamètre et tige de drain de 305 mm (12 po) de long.

Durée de conservation

Non applicable

Conditions d'entreposage

Non applicable

Dimensions

Dimension de la tige

Diamètre extérieur

du joint pré-dilaté

Adapté au diamètre intérieur

de la conduite

Entièrement dilaté
75 mm (3 po)

71,5 mm (2,86 po)

72 mm (2,88 po)

85 mm (3,40 po)

100 mm (4 po)

93,5 mm (3,74 po)

94 mm (3,76 po)

110 mm (4,40 po)

150 mm (6 po)

143,75 mm
(5,75 po)

144,25 mm
(5,77 po)

160 mm (6,40 po)
