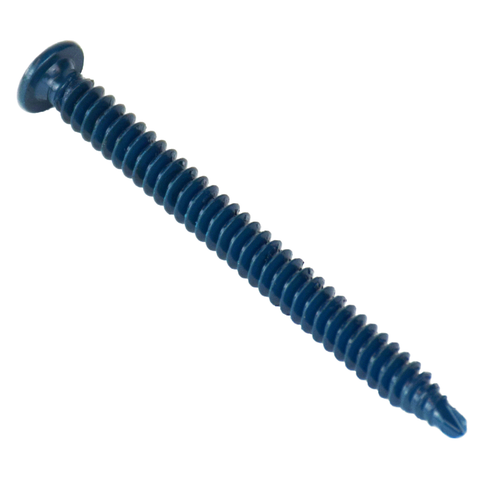

Sarnafastener #15 XP

Sarnafastener #15 XP

FIXATION À POINTE FILETÉE

Sarnafastener #15 XP iest une fixation filetée s’utilisant dans le cadre des systèmes de toiture Sarnafil® et Sikaplan® pour l’installation des membranes de toiture Sarnafil® S327, des membranes fixées Sikaplan® ou de l'isolant Sarnatherm®, des panneaux de toiture Sarnatherm®, des panneaux de toiture en gypse ou tout autre panneau approuvé par Sika, directement dans le platelage.

  • Type de tête : Phillips n° 3
  • Tige et diamètre de filetage conçus pour des applications lourdes
  • Filetage profond en dents de scie pour une résistance élevée à l’arrachement
  • Extrêmement pointue pour un engagement rapide dans le substrat
FICHE TECHNIQUE DE PRODUIT Voir tous les documents

Utilisation

Utilisé en conjonction avec les dispositifs Sarnadisc, Sarnaplates, Sarnarail, Sarnabar ou avec les disques Sikaplan pour fixation directe dans des platelages de toit en acier 1,02 - 0,51 mm (calibre 18 - 24), planches de bois 38 mm (1 - 1/2 po) minimum ou en panneaux de bois de plus de 12 mm (15/32 po). DOMAINES D'APPLICATION :
  • Nouvelles toitures
  • Réfection de toitures


Avantages

  • Type de tête : Phillips n° 3
  • Tige et diamètre de filetage conçus pour des applications lourdes
  • Filetage profond en dents de scie pour une résistance élevée à l’arrachement
  • Extrêmement pointue pour un engagement rapide dans le substrat

Emballage

Longueur

Filet

Conditionnement

Poids

32 mm (1–1/4 po)Entier1000 / Seau5,4 kg (12 lb)
51 mm (2 po)Entier1000 / Seau9,1 kg (20 lb)
76 mm (3 po)Entier1000 / Seau13,2 kg (29 lb)
102 mm (4 po)76 mm (3 po)1000 / Seau17,2 kg (38 lb)
127 mm (5 po)102 mm (4 po)500 / Seau10,9 kg (24 lb)
152 mm (6 po)102 mm (4 po)500 / Seau12,7 kg (28 lb)
178 mm (7 po)102 mm (4 po)500 / Seau15,4 kg (34 lb)
203 mm (8 po)102 mm (4 po)500 / Seau17,2 kg (38 lb)
229 mm (9 po)102 mm (4 po)500 / Seau19,1 kg (42 lb)
254 mm (10 po)102 mm (4 po)500 / Seau21,3 kg (47 lb)
305 mm (12 po)102 mm (4 po)500 / Seau25,4 kg (56 lb)
356 mm (14 po)102 mm (4 po)250 / Boîte14,5 kg (32 lb)
406 mm (16 po)102 mm (4 po)250 / Boîte17,2 kg (38 lb)
457 mm (18 po)102 mm (4 po)250 / Boîte18,6 kg (41 lb)
508 mm (20 po)102 mm (4 po)250 / Boîte20 kg (44 lb)

Une (1) tête Phillips no° 3 est incluse dans chaque seau/boîte

Couleur

Bleu

Détails produits

Environnement et sécurité

HOMOLOGATIONS / NORMES

  • Factory Mutual 4470
  • Conformité ICC - ESR 1157
  • Miami-Dade County
  • CAN/CSA-A123.21
Information produit

Composition / Fabrication

Fixation (vis) en acier au carbone, traitée avec un revêtement anticorrosion

Durée de conservation

N/A

Conditions d'entreposage

N/A

Dimensions

  • Diamètre de la tige : 6,7 mm (0,265 po)
  • Diamètre du filet : 5,1 mm (0,202 po)
  • Diamètre de la tête : 11 mm (0,435 po)
  • Type de tête : Phillips n° 3
  • Tige et diamètre de filetage conçus pour des applications lourdes

Application

Etapes d'applications

INSTRUCTIONS D'APPLICATION

APPLICATION

Sarnafastener #15 XP est vissée directement dans le platelage de toit à l’aide d’une visseuse professionnelle d’une puissance de 4 A (minimum), réversible, débrayable, à vitesse variable (0 à 2500 tr/min) et équipée d’une tête Phillips n°3. La fixation doit engager les platelages en acier et en bois de 25 mm (1 po) et la sous-face des platelages en panneaux de contreplaqué de 13 mm (1/2 po). Veiller à de ne pas endommager le platelage. Sélectionner la longueur de fixation adéquate en fonction de l’épaisseur du substrat et visser suffisamment.

Remarque : À des fins d’évaluation technique, des tests d’arrachement doivent être obligatoirement effectués avant de commencer les travaux sur des platelages en bois.
