Logiciel de calcul Sika AnchorFix® gratuit

Sika AnchorFix® Calculation Software for chemical anchors

Le logiciel de calcul d’ancrage chimique Sika AnchorFix® (tiges filetées et barres d’armature) a été développé selon les normes européennes et américaines et peut être téléchargé gratuitement. Il s’agit d’un outil de conception professionnel et facile d'utilisation qui offre un support à la fine pointe de la technologie pour les ingénieurs :

  • Conception d’ancrages et des raccordements de barres d’armature en post-installation
  • Offert dans plusieurs langues (10 actuellement)
  • Le graphique 3D est une aide visuelle construite à partir de toutes les entrées des utilisateurs
  •  Unités de mesure métrique et impériale
  •  Mise à jour via une connexion internet
Pour en apprendre plus et télécharger le logiciel gratuitement

Le logiciel Sika AnchorFix® prend en considération le code américain pour l’ancrage (American code for anchoring) (ACI 318-08, -11 et -14) et le code de conception européen (European design code (TR029) pour les ancrages à tige filetée et les barres d’armature et le TR023 pour les raccordements de barre d’armature en post-installation.

Module calcul pour ancrage

  • EOTA TR029 pour une conception avec une homologation ETA en conformité avec EAD 330499-00-0601
  • TR045 pour une conception sismique avec une homologation ETA en conformité avec EAD 330499-00-0601
  • ACI318-08 pour une conception avec un rapport IAPMO/ICC-ES (IBC 2009)
  • ACI318-11 pour une conception avec un rapport IAPMO/ICC-ES (IBC 2012)
  • ACI318-14pour une conception avec un rapport IAPMO/ICC-ES (IBC 2015)

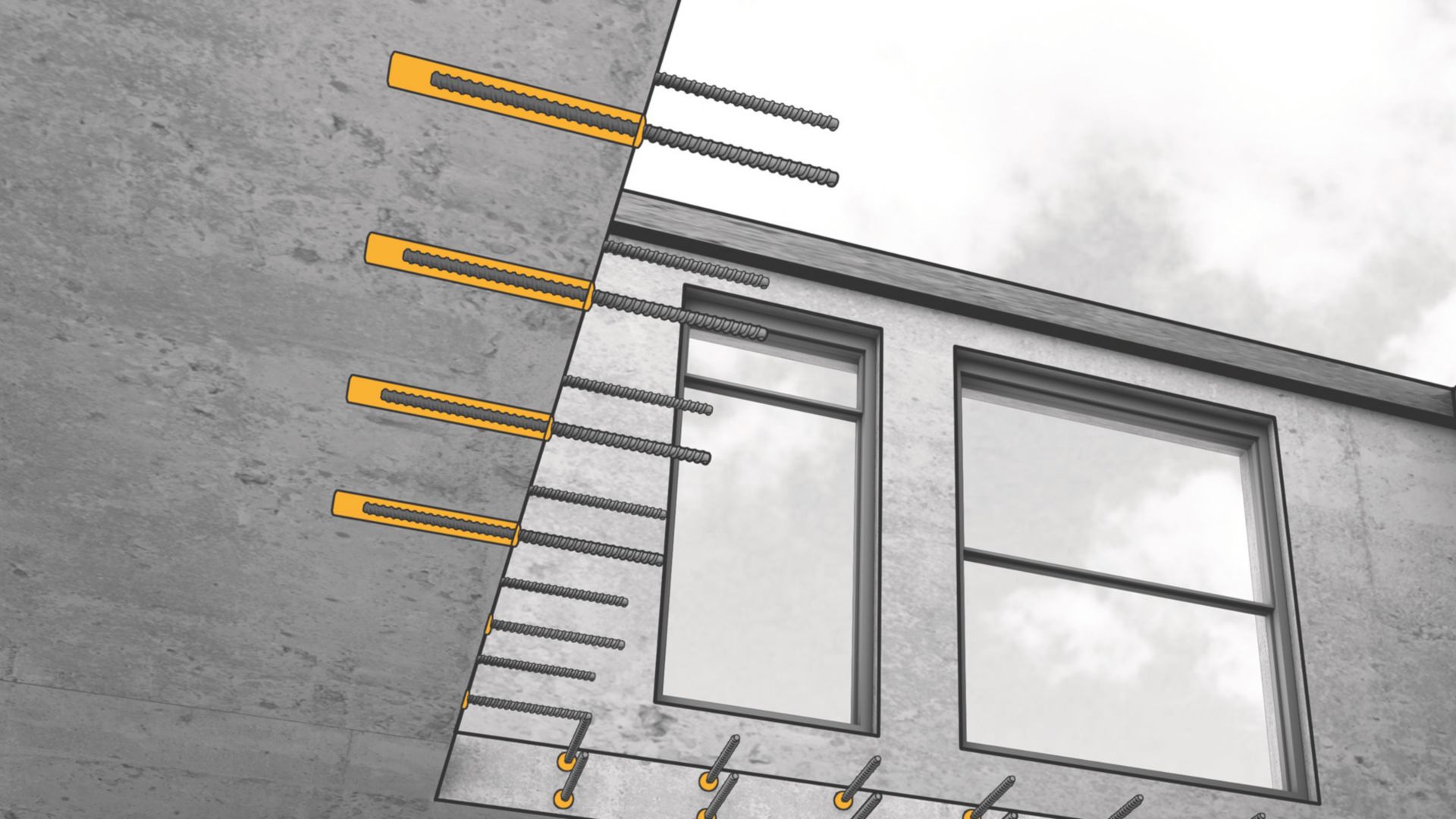

Module de calcul pour barres d’armature

  • EOTA TR023 pour les raccordements de barres d’armatures avec une homologation TR023 ETA
Veuillez lire attentivement avant de procéder au téléchargement du logiciel :

Ce logiciel et les résultats dérivés de son utilisation ne sont destinés qu’à une utilisation par des utilisateurs professionnels ayant des connaissances spécialisées dans le domaine de l’application prévue. Les utilisateurs doivent vérifier indépendamment les résultats avant toute utilisation et tenir compte des conditions du site et de l’application, des informations sur les produits et de la documentation, de la technique ainsi que des normes et règlements locaux applicables.

En ce qui concerne le logiciel et les résultats dérivés de son utilisation, Sika ne fait aucune garantie de précision, de fiabilité, d’exhaustivité, de commercialité ou d’aptitude à quelque fin que ce soit. Le logiciel est fourni « tel quel » et Sika décline expressément toute garantie concernant le logiciel et les résultats dérivés de son utilisation.

En cliquant sur le lien ci-dessous, je confirme avoir lu, compris et accepté les conditions mentionnées ci-dessus :

TÉLÉCHARGER LE LOGICIEL SIKA ANCHORFIX®

Application de calcul de volume d’adhésif pour ancrage chimique Sika

Anchoring rebar into concrete slab with hand holding Sika AnchorFix volume calculator mobile app

Avant l’installation d’ancrages chimiques, il est nécessaire de calculer la quantité de matériau requise pour le chantier, afin d’éviter les pertes de temps inutiles causées par le manque de matériau lors de l’installation de tiges filetées ou de barres d’armature. De plus, déterminer la quantité de matériau nécessaire avant de débuter le projet permet d’éviter les pertes.

Pour faciliter le processus de calcul, Sika a développé une application mobile de calcul du volume. L’application peut déterminer le nombre de cartouches (dans toutes les cartouches disponibles) nécessaires et peut aussi déterminer la quantité de produits requise pour un ancrage, selon les paramètres suivants :

  • Les types de substrat dans lequel l’ancrage sera installé (béton ou maçonnerie solide/vide)
  • Type d’ancrage (tige filetée ou barre d’armature)
  • Diamètre de forage
  • Profondeur de l’enrobage
  • Quantité d’ancrage
Langages disponibles

L’application est disponible dans les langues suivantes :

      • Arabe
      • Bosnien
      • Tchèque
      • Anglais
      • Allemand
      • Grec
      • Espagnol
      • Français
      • Hongrois
      • Italien
      • Norvégien
      • Polonais
      • Portugais (Brésil)
      • Portugais (Portugal)
      • Roumain
      • Russe
      • Slovaque
      • Serbe
      • Turc
      Télécharger l’application sur le Apple Store et Google Play

      Cette application est offerte gratuitement sur l'Apple Store et Google Play.

      • Exigences du système :  Android 6.0 (ou plus récent), iOs 9.0 (ou plus récent)
      • Taille une fois installée : Android (29 MB), iOS (59 MB)

      Gamme de produits

      Sika AnchorFix®-2020

      Sika AnchorFix®-2020

      • Mûrissement rapide - jusqu’à -10 °C (14 °F) lorsque le produit est conditionné à une température à 23 °C (73 °F).
      • Format de cartouche compatible avec les pistolets d’application standard.
      • Convient pour les charges élevées.
      • Convient aux applications dans le béton fissuré et non fissuré.
      • Sans styrène et sans odeur ; conforme à la règlementation sur les COV.
      • Non-affaissant, peut-être appliqué en sous-face / intrados.
      • Fonctionne avec des forages secs ou humides.
      • Approuvé pour les tiges filetées et les barres d’armature dans le béton.
      • Approuvé pour les tiges filetées et boulonnées dans les ouvrages de maçonnerie.
      • Réduction des espacements entre les fixations et un positionnement proche des rives dans le cas d’applications critiques.
      • Réduction des diamètres de forage de 2 mm résultant en des économies d’application.
      • Permet des profondeurs d’installation variables (8d - 12d).
      • Résiste à un vaste éventail de produits chimiques. Communiquer avec Sika Canada pour les détails.
      • Guide et logiciel de conception pour les produits de la gamme Sika AnchorFix® disponibles auprès de Sika Canada.

      Homologations

      • Homologué ANSI/NSF 61 pour le contact avec l’eau.
      • Catégories de conception sismique : C, D, E et F dans le code international du bâtiment (IBC & IRC).
      • Évaluation AC308 par IAPMO (ER-0601) - homologué pour application dans le béton fissuré et non-fissuré.
      • Évaluation en cours pour The Road Authority (TRA) et le Ministère des transports de l’Ontario (MTO) - liste de préqualification 9.30.25 comme Adhésif structural pour goujons à base de résine époxy et acrylique.
      Sika AnchorFix®-3001

      Sika AnchorFix®-3001

      • Livré en cartouches jumelées (rapport de 1:1).
      • Sans styrène et sans odeur
      • Produit polyvalent permettant une application soit en tant qu’adhésif et de gel d’ancrage.
      • Prise dans des conditions sèches, humides ou mouillées.
      • Mûrit jusqu’à 0 °C (32 °F) en préconditionnant le produit à une température à 5 °C (41 °F).
      • Mûrissement sans créer de pression d’expansion.
      • Temps d’utilisation et de gélification permettant de recevoir des ancrages dans des trous profonds et éloignés les uns des autres.
      • Permet le positionnement des fixations près des bords libres.
      • Convient pour les ancrages chimiques, tiges filetées et l’acier de renforcement.
      • Convient aux travaux dans le béton fissuré et non-fissuré.
      • Résistant à une large gamme de produits chimiques incluant les solutions aqueuses de chlorure d’aluminium (à saturation), de nitrate d’aluminium (concentré à 10 %), le carburant d’aviation, le carburant diesel, le kérosène domestique et plusieurs autres substances à des températures de 75 °C (167 °F) tout en retenant au moins 80 % de ses propriétés physiques. (Se référer au Guide de résistance chimique pour plus de détails).
      • Permet de supporter des charges élevées.

      Homologations

      • ETAG 001: Part 1 – En attente d’homologation.
      • Homologué ICC ES.- AC 3608 ESR : pour béton fissuré et non-fissuré.
      • Homologué IAPMO.
